答：在日常工作中，为了连续不断地监测和控制分析测定过程中可能出现的误差，常常利用休哈特控制图进行过程控制。GB/ T4091-2001《常规控制图》对其作了详细介绍。

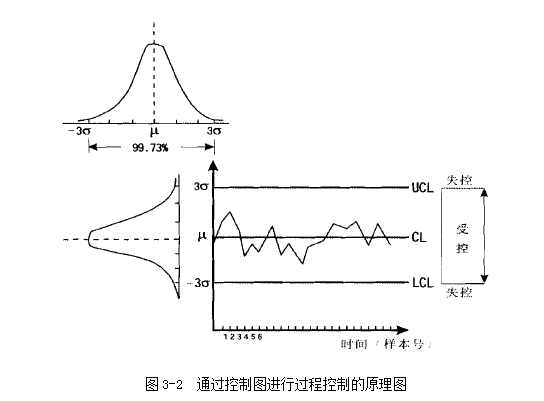

       控制图的理论依据是：每种分析方法在操作过程中必然受到各种因素的影响,因此，测定结果存在变异，但在受控条件下具有一定的准确度和精密度，并按正态分布，以统计值为纵坐标，测定次数为横        坐标即得到质量控制图。通常一张图应包括预期值—中心线，目标值—上下警告线，实测值的可接受范围一上下控制限。常用的质控图有多种，最常用的是均值控制图(图)。

      取平行质控双样，每间隔适当时间，用同一方法在同一时间内，对检样同时测定，至少累计质控样品的20个检测结果，计算这20个数据的，以统计值为纵坐标，测定次数为横坐标作图：

中心线为:

上下控制线为：

上下警告线为：

上下辅助线为：

然后判断所作的控制图是否合格：

(1)落在范围内的点应约占总点数的68%,若少于50%，则分布不合格，此图不可靠。

(2)若连续7个点位于中心线的同侧，表示数据失控，此图不适用。

(3)落在控制线以外的点应重做。

 做好图后即可进行质量控制。如果操作技术水平低或测定频率低，每次都应该控制样品测点。将控制样品的测定结果标在控制图上。然后按下列规定检验分析过程是否处于控制状态。

(1)若此点落在上下警告限内，则测定过程处于控制状态，样品分析结果有效。

    (2)若此点超过上下警告限，但仍在上下控制限之间，则提示分析质量开始变坏，可能存在失控倾向，应进行初步检查，并采取相应的纠正措施。

    (3)若落在上下控制限之外，表示分析“失控”。应立即检查原因，予以纠正。

    (4)若遇连续7点上升或下降，表示测定有失控倾向，应立即查明原囚，予以纠正。

(5)若相邻两点屡屡接近控制限，表示分析质量异常，应立即中止并检查。

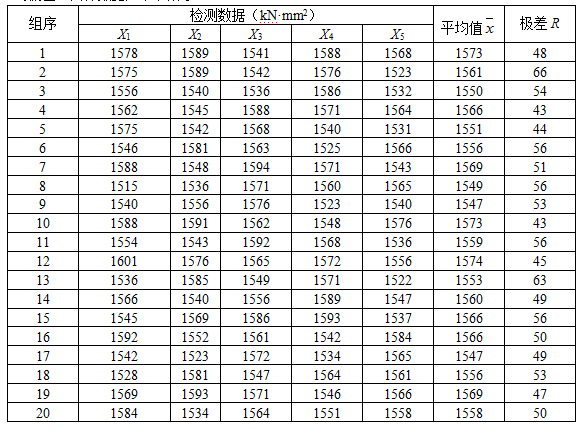

【例】【例】 对钢勾心进行抗弯刚度的检测不会对勾心的特性产生影响，所以抗弯刚度的检测具有重复性。挑选一条钢勾心作为检测样品，用抗弯刚度仪重复检测5次，得到一组数据。妥善保存样品，相隔一段时间后，用同一仪器再对该样品的抗弯钢度重复检测5次，得到另一组数据。如此反复多次，得到一系列数据，然后计算每一组检测数据的平均值与极差。具体数据如下表所示。

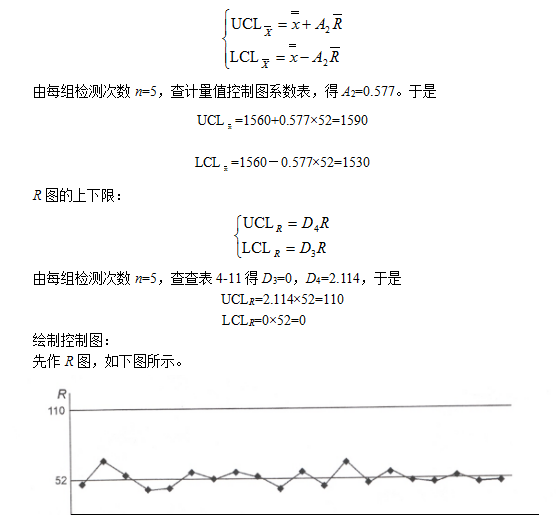

根据上表中每一组数据的平均值与极差R，计算得

（请出版社在横轴上添加如图所示的数字，但原点为“0”，然后依次为1、2、3……20）

根据控制图判稳准则，可认定R处于稳定状态。

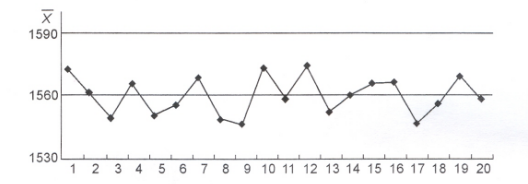

作图，如下图所示。

根据控制图判稳准则，可认定处于稳定状态。

由此可见，实验室钢勾心抗弯刚度的测量处于受控状态。
